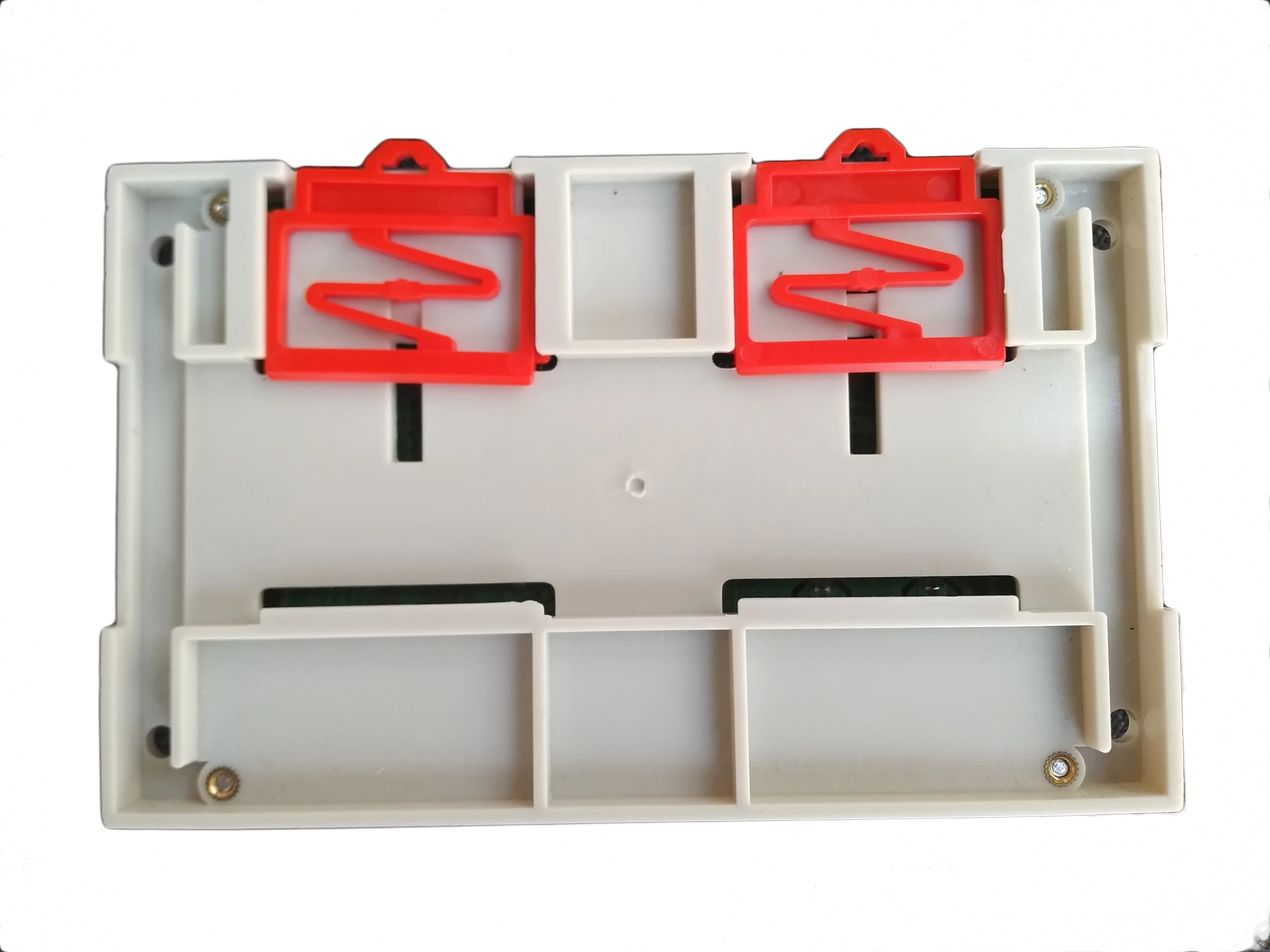

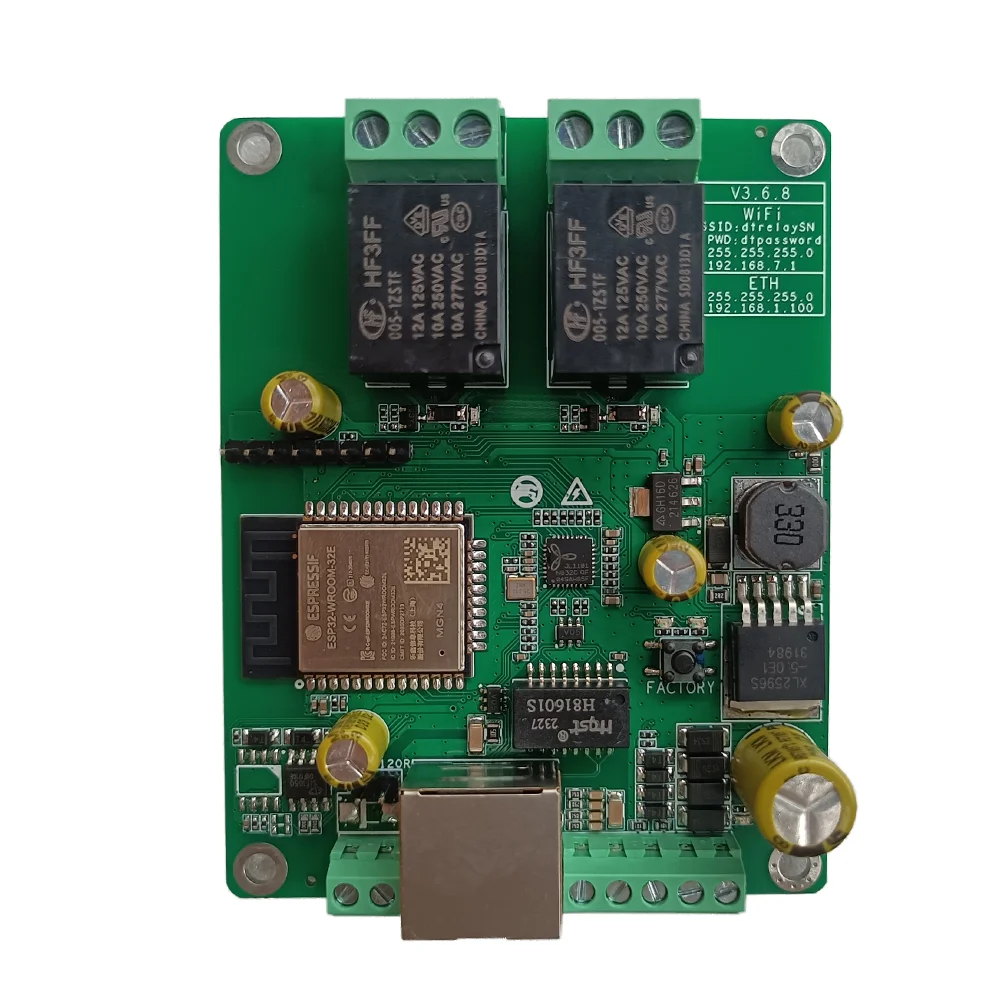

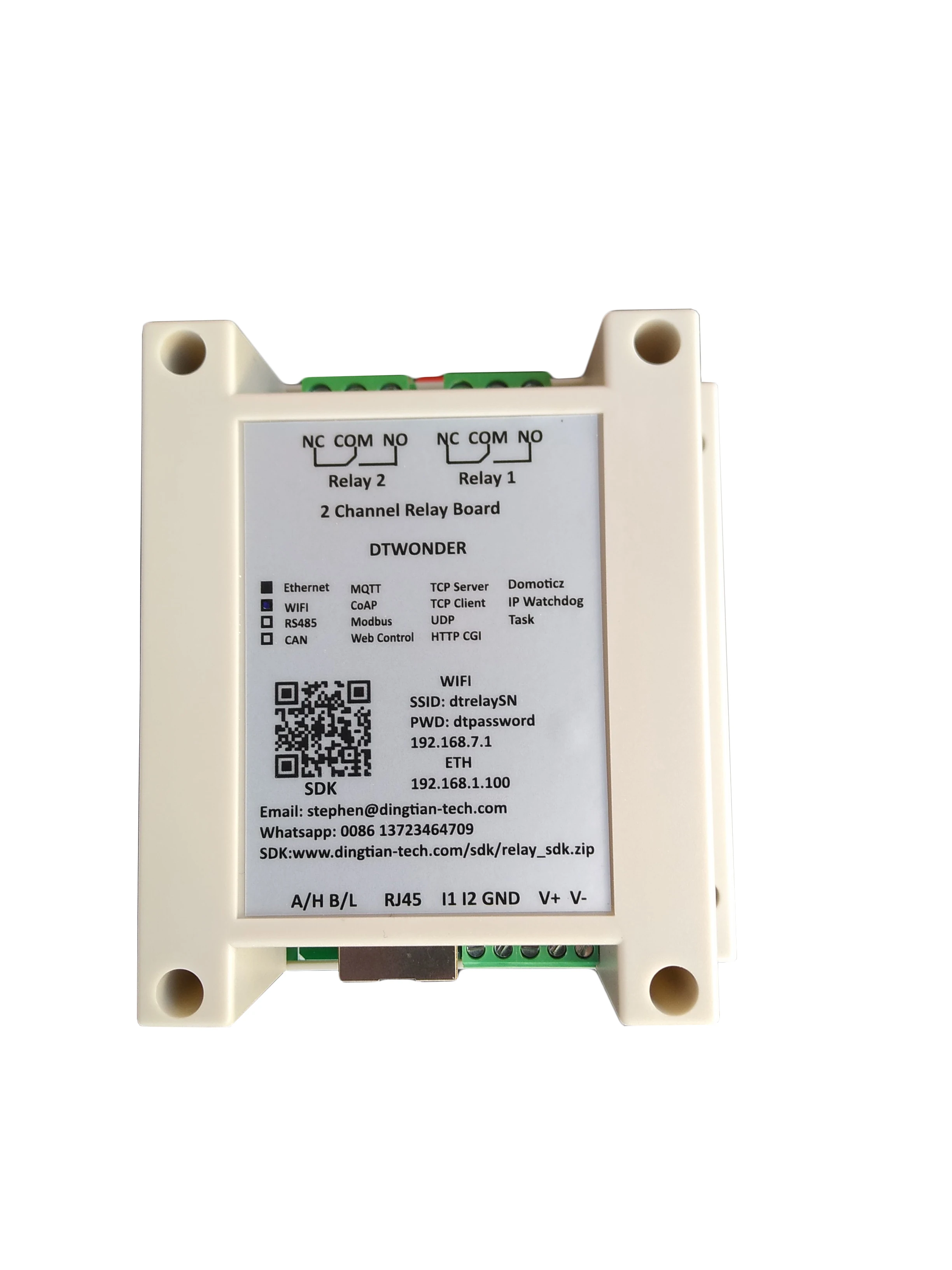

Instruction de fonction de carte de relais comme ci-dessous, toutes les questions, svp nous contactent1.ETH WIFI signifie prise en charge Ethernet et WIFI 2.ETH WIFI RS485 signifie prise en charge Ethernet, WIFI et RS485 3.ETH WIFI CAN signifie prise en charge Ethernet, WIFI et bus CAN 4.CASE signifie avec boîtier DIN35Support personnalisé et développé par notre sociétéManuel de l’utilisateur et m... Lire plusanuel de programmation SDK: //www.dingtian-tech.com/sdk/relay_sdk.zipThis est une planche finie, pas une planche d’étude. Notre version par défaut ne supporte pas le flash par vous-même, Si vous souhaitez flasher un micrologiciel personnalisé, veuillez laisser un message «envoyer une carte de relais avec le micrologiciel de test» lors de la commandeTaille de relais:2 relais: PCB: 87x68mm Distance du trou: 80x60mm Diamètre du trou: 3.5mm

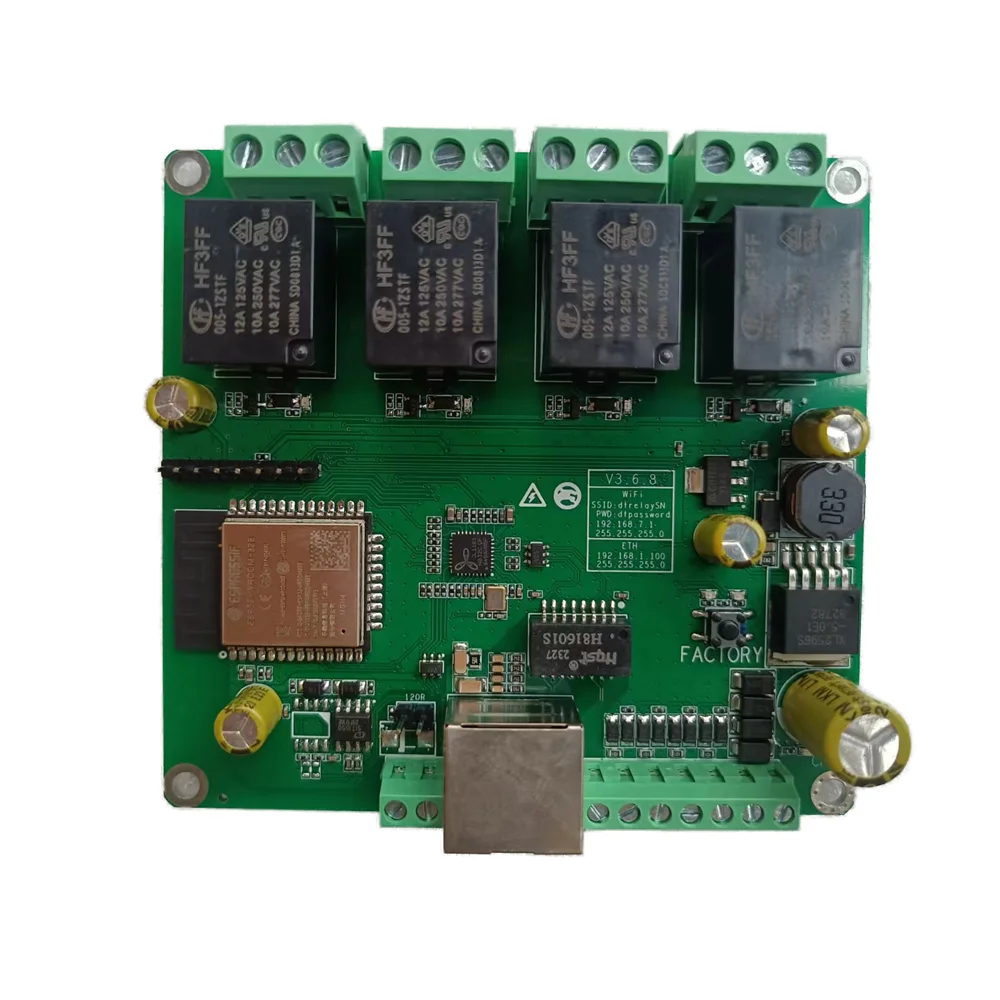

4 relais:
PCB: 91.6×86.4mm
Distance du trou: 85.3x80mm
Diamètre du trou: 3.5mm
8 relais:
PCB: 122x87mm
Distance du trou: 115x80mm
Diamètre du trou: 3.5mm
Remarque: Veuillez garder votre ordinateur ip est le même SEGMENT DE RÉSEAU que notre ip par défaut 192.168.1.100
Réglage
Relay Connect
Protocole de soutien
Dingtian-String
Dingtian-Binaire
Modbus-RTU., Modbus-ASCII, Modbus-TCP/UDP
CoAP
HTTP GET CGI (relais de contrôle, obtenir l’état d’entrée/relais)
Contrôle mutuel d’entrée
MQTT (changement d’état d’entrée/relais, rapport à votre serveur MQTT auto)
Tâche relais
Veuillez synchroniser l’heure sur la page Web de «réglage» tout d’abord, vous pouvez configurer lorsque le relais est allumé et lorsque le relais est éteint automatiquement
Relais de liaison d’entrée
Changement d’état d’entrée relais actif ON/OFF, DELAY, JOGGING(PULSE),FLASH,TOGGLMOTOR
Pour configurer “Moteur” pour contrôler le moteur (aveugle)
Lien d’entrée URL
Les changements de statut d’entrée seront URL HTTP active
Relais d’entrée Alias
Renommez l’entrée/relais pour mieux comprendre
IP WatchDog
Il peut faire un ping et redémarrer un autre appareil lorsque le réseau est éteint
Transmission transparente
Repost données provenant de votre appareil via notre carte de relais vers votre PC de UDP/TCP à RS485/CAN,vice versa
Mise à niveau
Mise à niveau du nouveau firmware par page Web
Support Domoticz/Assistant à domicile (HA Discover)/openHAB
IP Finder pour rechercher un appareil, prend en charge différents segments de réseau

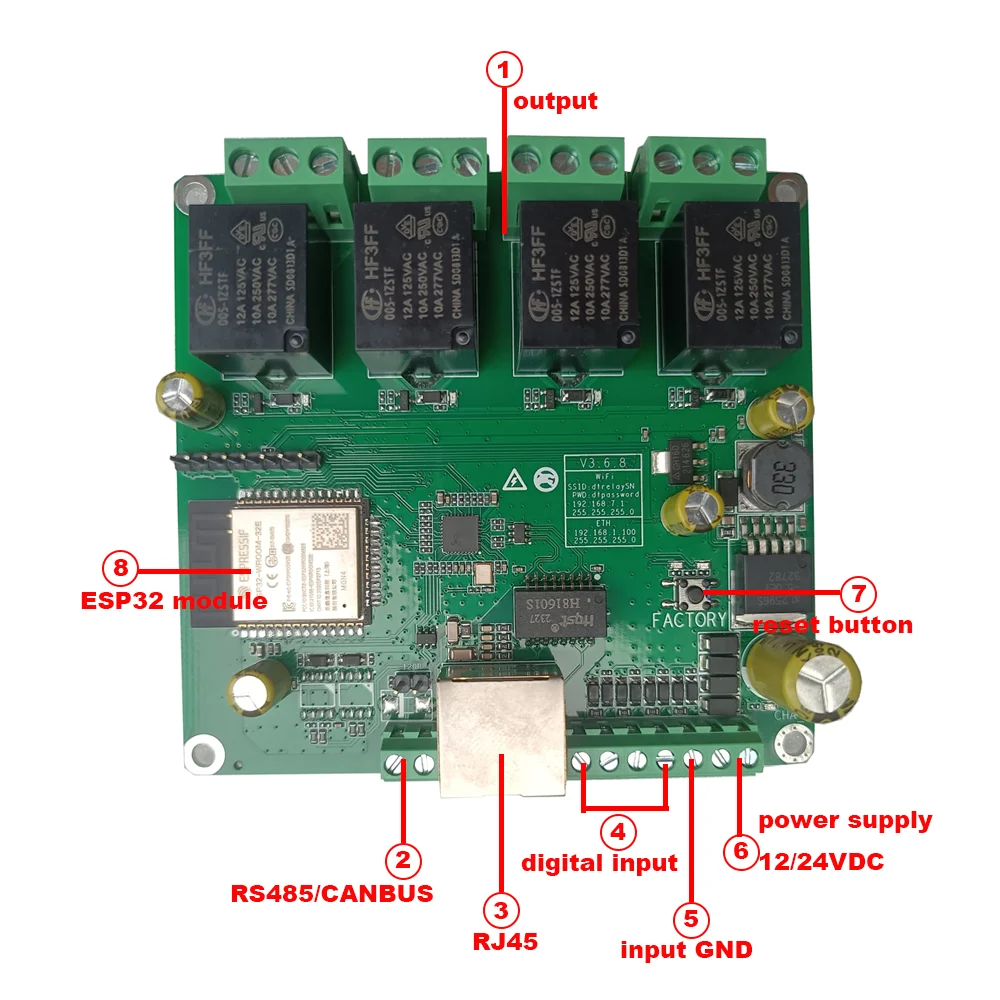

Diagramme de connexion
Firmware par défaut
Q: Quelle est l’adresse IP?
A: Ethernet ip: 192.168.1.100, le nom d’utilisateur et le mot de passe sont tous deux admin
WIFI-AP le SSID: dtrelaySN, PWD: dtpassword, IP:192.168.7.1
Q: Où puis-je trouver sdk et manuel?
A: //www.dingtian-tech.com/sdk/relay_sdk.zip
Q: Comment puis-je passer au dernier firmware?
A: //www.dingtian-tech.com/sdk/relay_upgrade_tool.zip
Veuillez télécharger et mettre à niveau vers le dernier firmware
Q: Pourquoi je ne peux pas accéder au Web via l’adresse IP par défaut?
R: Veuillez garder votre ip d’ordinateur être le même segment de réseau que notre ip par défaut
IP par défaut: 192.168.1.100, donc votre ip de calcul devrait être 192.168.1.x(x pas 100)
Q: Que puis-je faire lorsque l’IP de l’ordinateur est un segment de réseau différent avec votre IP par défaut?
R: Option 1: changez l’adresse IP de votre ordinateur en 192.168.1.x, x signifie n’importe quel nombre de 2 ~ 254
Option 2: Changez notre ip de relais via notre outil IP Finder pour garder la même que votre ip d’ordinateur
Q: Puis-je y connecter un lecteur de clavier RFID via wiegand
R: Notre firmware par défaut ne prend pas en charge, vous pouvez laisser un message “envoyer une carte relais avec le firmware d’entrée wiegand” lors de la commande
Q: Pouvez-vous avoir une entrée séparée de l’état de fonctionnement du relais
A: page Web “relais de liaison d’entrée”-> “relais de contrôle d’entrée” à “NON”
Test du micrologiciel
Q: Puis-je flasher un micrologiciel personnalisé?
R: veuillez laisser un message «envoyer la carte relais avec le micrologiciel de test» lors de la commande
//github.com/dtlzp/relay_dev_demo
JL1101 (compatible avec RTL8201F, seul l’identification de la puce est différente)
//github.com/dtlzp/relay_arduino_demo
